HXZ 型手動插板門
適用于火電站除塵器干灰斗或其它散狀粉料庫（斗）下，作為輸送系統截止物料的裝置。其正常使用溫度可達 200 ℃ 。
此種插板門具有重量輕、占用空間尺寸小、密封性好、操作維護方便的特點。
除手動操作外，我公司另可配置電動、氣動操作裝置。另根據用戶的需要其接口還可做成圓形。
HXZ 型插板門外型連接尺寸表
規格 | 250 × 250 | 300 × 300 | 400 × 400 | 500 × 500 |
a | 250 | 300 | 400 | 500 |
A | 370 | 420 | 520 | 620 |
B | 320 | 370 | 470 | 570 |
b | 108 | 124 | 158 | 190 |
b1 | 106 | 123 | 158 | 190 |
H | 104 | 140 | 140 | 140 |
L | 860 | 960 | 1160 | 1360 |
n - ￠ | 12 - ￠ 18.5 | 12 - ￠ 18.5 | 12 - ￠ 18.5 | 12 - ￠ 18.5 |

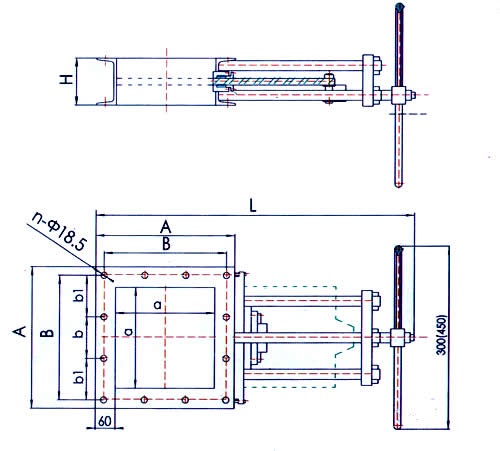

外形尺寸圖
